特性與用途:
注意事項:
低合金耐低溫鋼FCAW銲接
AWS A5.28 E80C-G
JIS --
EN ISO 17632-A-T46 6 Z M C1/M21 3 H5
GB --

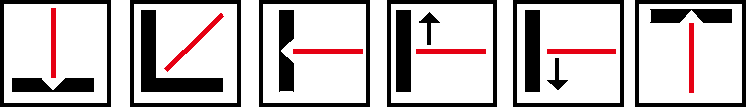

銲接位置:
銲道化學成份之一例 (wt%):(遮護氣體:100%CO2、MIX 80%Ar+20%CO2)
C |
Mn |
Si |
P |
S |
Ni |
氣體 |
0.006 |
0.75 |
0.36 |
0.006 |
0.005 |
0.40 |
CO2 |
0.007 |
1.00 |
0.50 |
0.006 |
0.006 |
0.38 |
MIX |
銲道機械性質之一例:(遮護氣體:100%CO2、MIX 80%Ar+20%CO2)
降伏強度
N/mm2 (Kgf/mm2) |
抗拉強度
N/mm2 (Kgf/mm2) |
伸長率
% |
衝擊值-60℃
J(Kgf-m) |
氣體 |
480 (49.0) |
590 (60.2) |
30 |
55 (5.6) |
CO2 |
585 (59.7) |
621 (63.4) |
27 |
67 (6.8) |
MIX |
銲接參數建議:DC(+)
線徑 ( mm )
銲接參數 |
1.2 |
1.4 |
1.6 |
|||
平銲/橫銲 |
立銲/仰銲 |
平銲/橫銲 |
立銲/仰銲 |
平銲/橫銲 |
立銲/仰銲 |
|
電 壓 (Volt) |
23-34 |
18-23 |
24-36 |
20-23 |
26-38 |
20-23 |
電 流 (Amp) |
150-300 |
80-150 |
180-350 |
100-150 |
200-400 |
100-150 |
伸出長度 (m/m) |
10-15 |
15-20 |
15-30 |
|||
氣體流量 (l/min) |
15-25 |
15-25 |
20-25 |
