特性與用途：
注意事項：
490N/mm2級高張力鋼FCAW銲接
AWS A5.20 E71T-1C/M-J
AWS A5.36 E71T1-C1/M21 A4-CS1
JIS Z3313 T 49 4 T1-1 C/M A-U
EN ISO 17632-A T46 4 P C1/M21 1 H5
GB T10045 E501T-1L/1ML

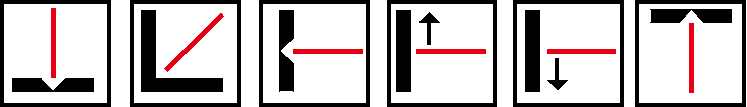

銲接位置：
銲道化學成份之一例 (wt%)：( 遮護氣體：CO2 )
|
C |
Mn |
Si |
P |
S |
|
0.045 |
1.20 |
0.42 |
0.012 |
0.006 |
銲道機械性質之一例：( 遮護氣體：CO2 )
|
降伏強度
N/mm2 (Kgf/mm2) |
抗拉強度
N/mm2 (Kgf/mm2) |
伸長率
% |
衝擊值-40℃
J(Kgf-m) |
|
520 (53.1) |
570 (58.1) |
29 |
90 (9.2) |
銲接參數建議：DC(+)
|
線徑 ( mm )
銲接參數 |
1.2 |
1.4 |
1.6 |
|||
|
平銲 |
立銲 |
平銲 |
立銲 |
平銲 |
立銲 |
|
|
電 壓 (Volt) |
28-36 |
25-26 |
28-38 |
25-28 |
30-40 |
26-30 |
|
電 流 (Amp) |
150-300 |
150-220 |
180-350 |
150-230 |
200-400 |
160-250 |
|
伸出長度 (m/m) |
10-15 |
15-20 |
15-30 |
|||
|
氣體流量 (l/min) |
15-25 |
15-25 |
15-25 |
|||
